这篇文本文档就MERCUR公司级无线路由器的IP QoS作用的具体设定全过程。
最先简易介绍一下公司级无线路由器IP QOS作用与SOHO级无线路由器IP带宽控制不同点。

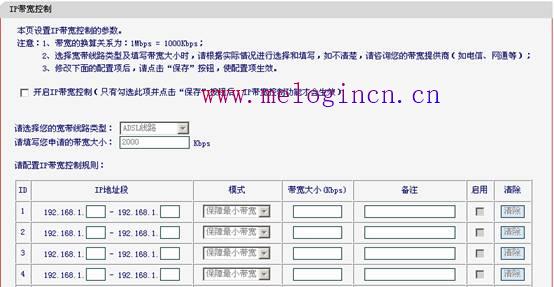

下边2个图上图中是SOHO级无线路由器MR808IP带宽控制的设定页面，下面的图是MR904B的QOS标准设定页面：
较为里面的两种设定页面还可以见到公司级无线路由器IP QOS作用与SOHO级无线路由器IP带宽控制不同点：
1） 设定带宽控制标准时，SOHO级无线路由器只有挑选“确保最少网络带宽”和“限定较大网络带宽”二者中的一个，也就是只有设定限制或是低限，不能与此同时对二者开展限定。反过来的公司级无线路由器在设定的过程中既可设定最少网络带宽，又可设定较大网络带宽的值。
2） 当一条标准的IP地址是一个详细地址段时，SOHO级无线路由器是此详细地址段内的全部电脑共享填好在“网络带宽尺寸”里的值。而公司级无线路由器则能够挑选“单独网络带宽”和“共享资源网络带宽”。单独网络带宽是此详细地址段内每一台电脑上分派较大和最少的网络带宽值，在我们要安装的内部网电脑上数量比较多时，运用单独网络带宽能够省时省力的设定QOS标准；共享资源网络带宽是此详细地址段内全部电脑共享所分派较大和最少的网络带宽值。能够解释为SOHO级无线路由器仅有共享资源网络带宽方式

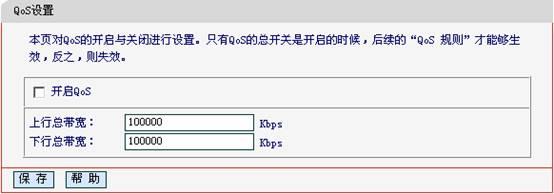

点一下“QoS 设定”页面如下图：

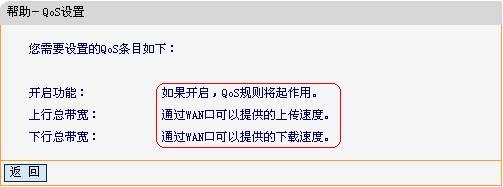

图中中红杠刻画一部分的信息内容必要性也不注重了，下边有“上涨总网络带宽”和“下滑总网络带宽”二项主要参数，点一下网页页面“协助”按键能够见到下面的图信息内容：
能够将“上涨总网络带宽”和“下滑总网络带宽”了解为客户办理的宽带网络路线的事实上下行带宽，上边是10M光纤接入的标值。必须 特别注意的是，一般的ADSL连接方法，上网络带宽会远远地低于下行带宽的值，通常大家申请办理宽带网络是的ADSL2M或是6M这种值指的都只是是下滑总网络带宽，上涨总网络带宽要向运作商资询实际标值。
留意：如果是多WAN口无线路由器，这里填好标值由于每个WAN口边下行带宽之和。
如上图所述，在这儿注重的是：务必先打开这儿的电源开关“打开QoS”并填写路线具体的上下行带宽，随后能够在IP QoS网页页面再次配备，不然会提醒不正确。

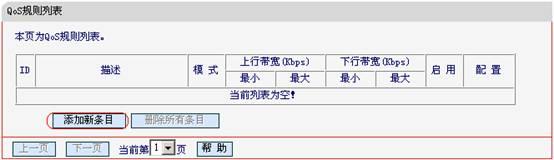

下边来实际加上QOS标准，点一下QOS 标准发生以下页面：

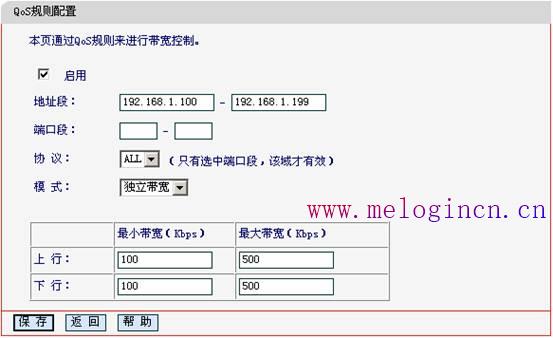

举例说明加上如下所示新内容，如下图：
有关主要参数解读以下：
1） “详细地址段”——包括了从.100到.199一共一百个IP地址。
另：这儿的详细地址段容许键入和无线路由器LAN口IP地址没有同一网段的IP地址，代表着客户内部网假如选用三层互换机器设备整体规划了不一样子网掩码的方法下，大家的无线路由器还可以适用对不一样子网IP的带宽控制。

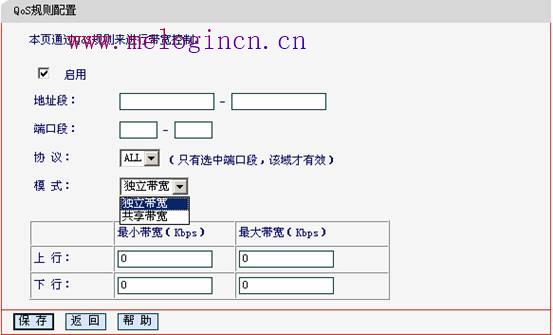

2） “方式”——单独网络带宽，说白了下边的“较大网络带宽”“最少网络带宽”是对于这一段IP地址里边的每一个IP来讲，假如方式挑选了“共享资源网络带宽”也就是这一段IP共享资源下边的主要参数。
3） “上涨/下滑”——大家都了解互联网上传输数据的数据通道是有角度的，例如BT下载，能够从Internet上的服务器下载数据信息，本身也做为网络服务器提交数据信息，我局无线路由器IP QoS便是依据这类“有全局性的数据流分析”来各自开展限定。
4） 这里有一百个IP地址，每一个IP地址确保的最低网络带宽是100K，数量是100*100K=10000K。也就是全部IP地址最少网络带宽的和不可以超出QOS设定中的上涨总网络带宽和下滑总网络带宽。假如这儿超出10000K便会出错。
无线路由器十分精确的对上/下滑数据流分析分离来完成了限定。就图中填好的主要参数，假定配备了192.168.1.100这一IP地址的服务器已经开展BT下载，那麼这台服务器的手机流量会非常大，这台服务器的数据流分析分两一部分：一部分是它从其他服务器下载数据信息，一部分是它提交数据信息给其他服务器。无线路由器的IP QoS可能对这台192.168.1.100的服务器免费下载和提交2个角度的手机流量各自开展要求限定。
依照上边填报的主要参数，192.168.1.100服务器在上涨方位（提交数据信息）的手机流量最少确保100Kbps.较大不超过500Kbps的网络带宽，下滑方位（免费下载数据信息）的手机流量最少确保100Kbps.较大不超过500Kbps的网络带宽。这儿上涨数据信息和下滑数据信息的能用网络带宽是以路线事实上/下行带宽做为参考资料的。
那麼QOS标准到底是如何工作中的呢？是否我设定了最少确保100K的网络带宽，这100K就始终“预埋”帮我，不管互联网多么的忙碌其他服务器也不太可能使用这100K的网络带宽呢？很显然那样是很不科学的，会产生对网络带宽的极大消耗。我企业无线路由器是用优先的方式分派网络带宽資源的。假如如今192.168.1.100 —192.168.1.149这50台服务器都是在开展互联网主题活动，而路线的具体下行带宽是比较有限的10Mbps ，很有可能造成网络带宽争用，依照大家上边设定的主要参数无线路由器优先选择给每一个IP地址分派最小100Kbps的网络带宽，换句话说在第一轮的资源配置中，网络带宽占有未做到100K的服务器在应用网络带宽时便会优先选择解决，待全部要求不上100K的服务器分派到自身须要的值，全部要求超过100K的服务器分派到100K的值以后，那麼这时50台服务器一共运用了不上5000Kbps的网络带宽資源，这条路线总的下行带宽資源10000Kbps还剩下超出5000Kbps的网络带宽 ，这5000Kbps的剩下网络带宽資源便会被依然要求网络带宽的服务器市场竞争应用。在这段时间每台电脑上又有较大网络带宽的限定，当服务器占有的网络带宽做到较大网络带宽时它将撤出市场竞争。
举例说明如下所示：

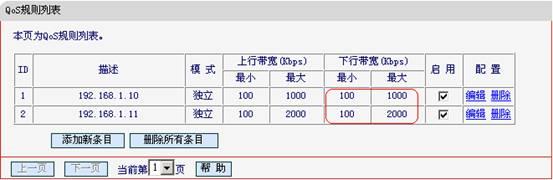

如上图所述鲜红色标明，如今假定路线的下行带宽是10Mbps ，配备了192.168.1.10和192.168.1.11这两台服务器的“下行带宽”最少都是100Kbps ，较大却不一样各自是1000Kbps和2000Kbps ，那麼网络带宽在分派的情况下：
无线路由器先确保两部服务器的“下行带宽”最少能够应用到100Kbps 。
最少网络带宽确保后，两部服务器进一步也有下行带宽的要求，那麼超出100Kbps的总流量后，无线路由器选用“轮循”方法，逐渐扩大两部服务器占有的合理网络带宽，当192.168.1.10这台服务器的下滑数据流分析占有的网络带宽做到最大1000Kbps的情况下，无线路由器将不容易载分享超出1000Kbps网络带宽的数据文件。但是192.168.1.11这台服务器在争用网络带宽的情况下，数据流分析做到1000Kbps后这台服务器依然必须很大的网络带宽，无线路由器会一直扩大它占有的合理下行带宽至2000Kbps后，将不会再次分享超出这一网络带宽范畴的数据文件。
剩下的下滑7Mbps的网络带宽資源将闲置不用，不容易分派给.10和.11 ，除非是将其较大可以用“下行带宽”改成更高，不然他们将无法应用剩下网络带宽。
配备IP QoS的情况下，“方式”挑选为“共享资源网络带宽”，则是详细地址段内含有的全部IP地址共享设置的上行下行较大最少网络带宽。
上边大家用了较长篇数来叙述公司级无线路由器增加的IP QoS作用的应用，是否看起来很繁杂？但是即便 您看的没有太懂得话也没有关系，您只须要依照接下来的过程来设定您的互联网就可以：
1.将内部网的电脑上的IP手工制作特定，而且是持续的，如192.168.1.2～192.168.1.100，那样便于后边的设定；
2.在IP QOS设定电源开关处设定您的路线的网络带宽，各自设定路线的上行带宽和下行带宽，如10M的光纤线路线必须 填写10000；随后打开QOS总闸；
3.进到IP QOS标准设定网页页面，加上新内容，设定：
4.IP地址段如192.168.1.2～192.168.1.100； 方式选取为“单独”；
5.上涨最少网络带宽：路线真正上行带宽/内部网电脑上数，在此类中为10000/99＝101；较大网络带宽的设定没有太大的关系，强烈推荐设定800或1000或2000；
6.下滑最少网络带宽：路线真正下行带宽/内部网电脑上数，在此类中为10000/99＝101；较大网络带宽的设定没有太大的关系，强烈推荐设定800或1000或2000；
7.储存，设定进行
