SG124主要是为了能处理网络克隆.无盘启动慢等情况而制定的,与普通的网络交换机对比,SG124T空出一个三级滚动硬件配置电源开关,有三种可选方式:M1(网络克隆).M2(规范共享资源).M3(聚集上联)。

下边以二种常用的网络拓扑结构为例子,简易详细介绍三种方式在不一样网络技术应用自然环境中的挑选。

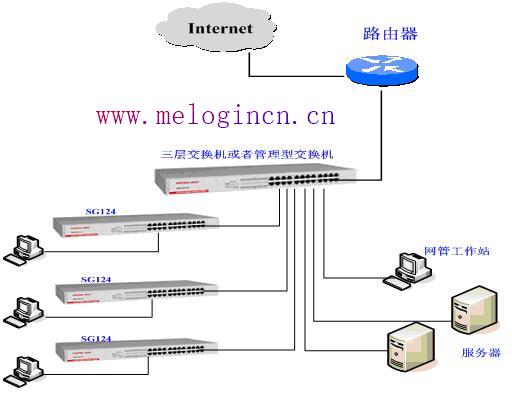

1.大中小型网络空间:核心网络交换机选用三层交换机或企业型网络交换机,连接层应用SG124,如下图:

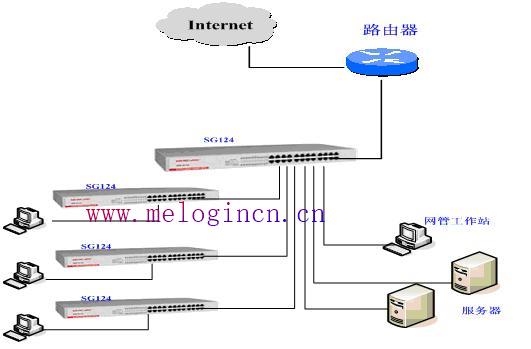

2.中小型网络空间:各大网站应用SG124网络交换机,如下图:

对于上述二种网络空间,怎样调节SG124的工作模式请参照下表:

运用拓扑结构

无网络克隆应用场景

有网络克隆应用场景

大中小型网络空间(相匹配拓扑结构一)

SG124的电源开关滚动到M3方式,应用23/24口与其他交换机级联。

不开展复制时:SG124的电源开关滚动到M3方式,应用23/24口与其他交换机级联。

开展复制时:SG124的电源开关滚动到M1方式复制进行后滚动到M3方式。

中小型网络空间(相匹配拓扑结构二)

处在核心部位的SG124的电源开关滚动到M2方式。

处在连接层的SG124的电源开关滚动到M3方式,应用23/24口与核心交换机级联。

不开展复制时:

处在核心部位的SG124的电源开关滚动到M2方式。

处在连接层的SG124的电源开关滚动到M3方式,应用23/24口与其他交换机级联。

开展复制时

处在核心部位的SG124的电源开关滚动到M1方式。

处在连接层的SG124的电源开关滚动到M1方式复制进行后滚动到M3方式。

补充说明:

1.SG124做为核心网络交换机应用,以其带机量比较有限,下联网络交换机尽可能低于3台。

2.每一次转换方式M1.M2.M3需重新启动网络交换机起效。
